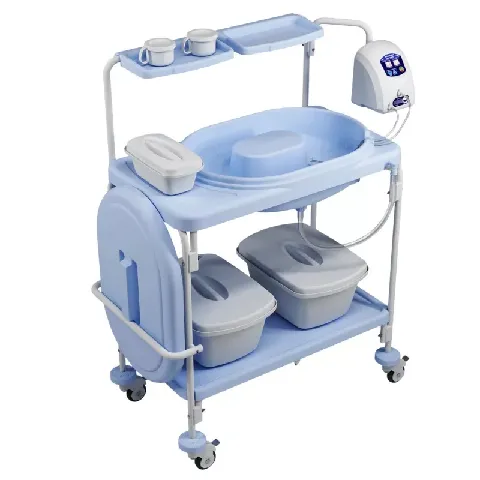

Устройство для мойки и дезинфекции эндоскопов Кронт УДЭ-2

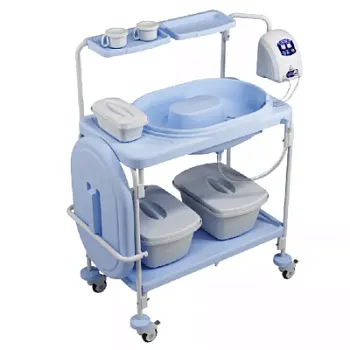

Установка представляет собой тележку дезинфекционную эндоскопическую с установленным Устройством для обработки эндоскопов ЭНДОДЕЗ-«КРОНТ». Тележка состоит из рамной конструкции с размещенными на ней ванны с крышкой для погружения эндоскопа, полок, поддона и контейнеров КДС-«КРОНТ». Ванна имеет обтекаемые контуры во избежание критических изгибов эндоскопов при обработке.

Ванна из ударопрочного полистирола или АБС-пластика. Рабочая нагрузка 20 кг. Конструкция ванны имеет обтекаемые контуры во избежание критических изгибов эндоскопа при обработке и крышку для исключения испарений растворов. Ванна оснащена устройством слива отработанных растворов. Устройство слива выполнено в виде гибкой трубки с фиксирующимся наконечником.

Поддон выполнен из полипропилена. Рабочая нагрузка не более 20 кг.

Принцип работы

Заключается в заполнении и постоянном покачивании по всем каналам эндоскопа раствора дезинфицирующего средства, воды для ополаскивания, воздуха и спирта для сушки каналов через адаптеры и промывочные трубки в течение времени, указанного в инструкции по применению конкретного средства с возможностью контроля температуры раствора.

Характеристики магистралей,подключаемых к устройству:

• магистраль заборная для забора рабочих растворов из моечной ванны.
• магистраль напорная для подключения к входам каналов эндоскопов. Напорная магистраль оснащена адаптерами для подключения к входам каналов эндоскопов и предохранительным клапаном. В зависимости от допустимого уровня давления применяется:
• предохранительный клапан №1 – давление 30±10 кПа (при обработке эндоскопов производства ЛОМО и Olympus.)
• предохранительный клапан №2 – давление 50±10 кПа (при обработке эндоскопов Pentax).

Обработку гибких эндоскопов в установке проводят, руководствуясь методическими указаниями МУ 3.1.3420-17 «Обеспечение эпидемиологической безопасности нестерильных эндоскопических вмешательств на желудочно-кишечном тракте и дыхательных путях», другими действующими документами, в которых отражены вопросы обработки эндоскопов, а также инструкциями по применению конкретных дезсредств.

Адаптеры и приспособления, входящие в комплект поставки, предназначены для подключения гибких эндоскопов производства ЛОМО, Olympus и Pentax. Для подключения иных эндоскопов к Устройству используются приспособления, входящие в комплект поставки.

Эндоскопы дезинфицируют способом погружения в дезинфицирующий раствор, заполняя им все полости и каналы через адаптеры для заполнения каналов с помощью устройства ЭНДОДЕЗ-"КРОНТ", добиваясь полного контакта поверхностей изделия с раствором. Дезинфекцию высокого уровня эндоскопов проводят по режимам, представленным в инструкциях по применению конкретных средств.

Для удаления остатков дезинфицирующего средства после проведения ДВУ эндоскоп необходимо переложить для ополаскивания в моечную ванну/емкость с водой регламентированного микробиологического качества.

Ополоснуть каналы эндоскопа через вспомогательные приспособления при помощи шприца/помпы, вытеснить воду воздухом. (рекомендуется устройство ЭНДОДЕЗ-«КРОНТ»).

Преимущества:

• Совместимость с эндоскопами разных фирм-производителей
• Обработка всех каналов эндоскопа одновременно
• Автоматический контроль времени этапа обработки
• Звуковая и визуальная индикация окончания процесса обработки
• Обтекаемые контуры ванны для предотвращения критических изгибов эндоскопа при обработке.

Комплект поставки

• Рамная конструкция тележки УДЭ-2 в разобранном виде (согласно спецификации) - 1 шт
• Ванна - 1 шт
• Крышка - 1 шт
• Полка - 2 шт
• Контейнер КДС-10 - 2 шт
• Контейнер КДС-0,2 - 2 шт
• Контейнер КДС-1 - 1 шт
• Поддон - 1 шт
• Воронка УДЭ сливная - 1 шт
• Кольцо уплотнительное- 1 шт
• Штуцер слива - 1 шт
• Трубка силиконовая 14x4 х600 (внутренний 14мм, толщина стенки 4мм, длина 600±10мм) - 1шт
• Наконечник слива - 1 шт
• Пробка предохранительная - 1 шт
• Фиксатор наконечника слива- 2 шт
• Шайба профильная- 1 шт
• Винт М5х18 нерж. - 1 шт
• Гайка М5 нерж. - 1 шт
• Шайба М5 нерж. -1 шт
• Ключ гаечный S10 рожковый - 1 шт
• Ключ монтажный устройства слива - 1 шт
• Комплект фильтрующих элементов Фильтр ванны УДЭ - 3 шт
• Схема сборки - 1 шт
• Маркировочная табличка - 1 шт
• Устройство для обработки эндоскопов ЭНДОДЕЗ- «КРОНТ» - 1 шт
• Руководство по эксплуатации - 1 шт
• Упаковочный лист - 1 шт
